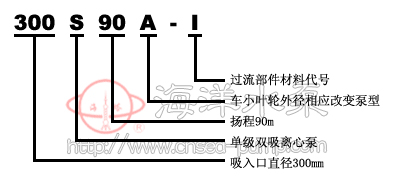

型號意義

產品簡介
S型單級雙吸清水離心泵是新型節能臥式中開泵,供輸送清水或物理化學性質類似于水的其他液體,根據用戶需求,通過改變泵結構及材質可用于輸送多泥砂水或各類腐蝕性液體,該系列泵適用于工廠、礦山、城市給排水、電站、家田排灌及各種水利工程。

結構說明
S型單級雙吸清水離心泵的吸入口與吐出口均在水泵軸心線的下方,與軸線垂直成水平方向。檢修時無需拆卸進出口水管及電機。從傳動方向看去,水泵為順時針?lè)较蛐D(zhuǎn)(根據用戶需要亦可改為逆時方向旋轉)。
泵主要零件有：泵體、泵蓋、葉輪、軸、雙吸密封環、軸套等。除軸的材料為優質碳素鋼外,其余多為鑄鐵制成。
泵體與泵蓋構成葉輪的工作室。在進出水法蘭上,帛有安裝真空表和壓力表的管螺孔。進出水法蘭的下部,制有放水的管螺孔。
經過靜平衡校驗的葉輪,用軸套和兩邊的軸套螺母固定在軸上,其軸向位置可通過軸套螺母進行調整。
泵軸由兩個單列向心球軸承支承。軸承裝在軸承體內、安裝在泵體兩端,用黃油潤滑。
雙吸密封環用以減少水泵壓力室的水漏回吸水室。
泵通過彈性聯軸器由電動機直接傳動,必要時亦可用內燃機傳動。
軸封為軟填料密封(根據用戶需要可采用機械密封結構)。

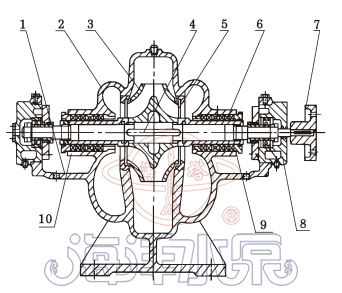

結構示意圖

	序號	名稱	序號	名稱
	1	泵體	6	軸套
	2	泵蓋	7	聯軸器
	3	葉輪	8	軸承體
	4	軸	9	填料壓蓋
	5	雙吸密封環	10	填料

性能參數

裝配與拆御
1、裝配轉子部件：集資將葉輪、軸套、軸套螺母、填料套、填料環、填料壓蓋、擋水圈、軸承部件裝在泵軸上,并套上雙吸密封環,然后裝上聯軸器。
2、將轉子部件裝在泵體上,調整葉輪的軸向位置到雙吸密封環的中間加以固定,將軸承體壓蓋同固定螺釘緊固。
3、裝上填料,放好中開面紙墊,蓋上泵蓋打緊螺尾柱銷后,擰緊泵蓋螺母,然后裝上填料壓蓋。但不要將填料壓得太緊,真料過緊會使軸套發熱,耗費功率較大,也不要壓得太松,過松會使液體滲漏大,水泵效率降低。
裝配完成后,用手轉動泵軸,沒有擦碰現象,轉動比較輕滑均勻即可,拆卸可按上述裝配順序相反進行。

安裝
1、檢查S型單級雙吸清水離心泵和電動機應無損壞。
2、水泵的安裝高度,加上吸入管路的水力損失,及其速度能,不得大于樣本規定的允許吸上真空高度值.基礎尺寸應符合泵機組的安裝尺寸
3、安裝順序：
①將水泵放在埋有地腳螺栓的混凝土基礎上,用調整其間的楔型墊塊的方法校下水平,并適當擰緊地腳螺栓,以防走動。
②在基礎與泵地腳之間灌注混凝土。
③待混凝土干固后,擰緊地腳螺栓,并重新檢查S型單級雙吸清水離心泵的水平度。
④校正電機軸與泵軸的同心度.使兩軸成一直線,在兩軸外賀上的同軸度允差為0.1mm,端面間隙沿圓周的不均勻度允差0.3mm(在聯接進出水管路及試運行后在分別校正一遍,仍應符合上述要求)。
⑤在檢查電動機轉向與水泵轉向一致后,裝上聯軸器及聯接柱銷。
4、進出水管路應另設支架支撐,不得借泵體支承。
5、水泵與管路之間的結合面,應保證良好 的氣密性,尤其是進水管路,應嚴格保證不漏氣,并且在裝置上應無窩存空氣的可能。
6、如S型單級雙吸清水離心泵安裝在進水水位以上時,為了灌泵起動,一般可裝底閥。也可采用真空引水的方法。
7、水泵與出水管路之間一般需裝閘閥和止回閥(揚程小于20m的可不用),止回閥裝在閘閥后面。
以上所述的安裝方法是指不配帶公共底座的水泵機組。
安裝配帶公共底座的泵,用調整底座與混凝土基礎之間的楔形墊鐵來校正機組的水平。然后在其間灌注混凝土。其安裝原則與要求,和不配帶公共底座的機組相同。

起動、停止與運轉
1、起動與停止：
① 起動前,轉動泵的轉子,應該輕滑均勻。
②關閉出水閘閥,向泵內注水(如無底閥則采用真空泵抽空引水),要保證泵內充滿水,無空氣窩存。
③如果泵上裝有真空表或壓力表,要關閉其與泵相聯接的旋塞再起動電機,待轉速正常后再打開;然后逐漸打開出水閘閥,如流量過大,可適當?shù)仃P(guān)小閘閥進行調節;反之流量過小時,將閘閥開大。
④均勻地?cái)Q緊填料壓蓋上的壓緊螺母,使液體成滴狀漏出,同進注意填料腔處的溫升。
⑤當停止水泵運轉時,要關閉真空表及壓力表的旋塞和出水管路上的閘閥,然后關閉電動機電源,如所處環境溫度轉低時,則應將泵體下端的四方螺塞打開,放掉余水,以免泵體凍裂。
⑥長期停止使用時,應拆開水泵將零件上的水擦干,在加工表面涂上防銹油保管好。
1、運轉：
①水泵軸承溫度不得超過75℃。
②潤滑軸承用的鈣基黃油的數量以占軸承體空間的1/3~1/2為宜 。
③填料磨損時可適當壓緊填料壓蓋,若麻損過多應加加以更換。
④定期檢查聯軸器部件,注意電機軸承溫升。
⑤運轉過程中,如發現噪聲或其他不正常聲響時,應立即停車,檢查其原因,加以消除。
⑥不得任意提高水泵的轉速,但可以降低轉速使用,如本型號泵額定轉速為n,流量為Q,揚程為H,軸功率為N,降低轉速為n1,降速后流量,揚程,軸功率分別為Q1、H1和N1,其相互關系,可用下列公式進行換算。
Q1=(n1/n)QH1=(n1/n)2 HN1=(n1/n)3 N

管路損耗參考表

閥及彎管折合直管長度

一定管路直么之流量限制

常見故障原因及解決方法
